一、概述

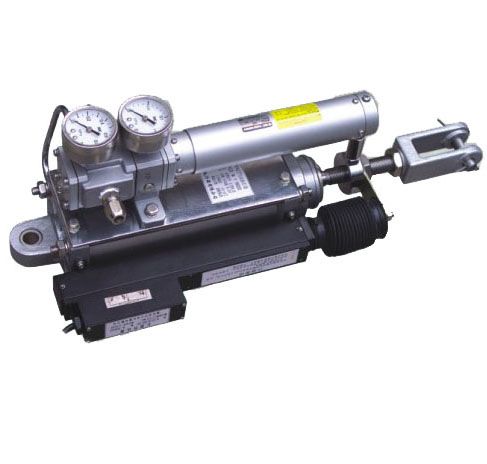

ZSA（ZSZ）系列小風門調節執行機構（簡稱氣動執行器）是調節火電站鍋爐二次風檔板的一種直行程氣動執行機構，所以又稱二次風門氣動執行器。它以壓縮空氣為動力能源，接受0.02~0.1MPa氣模擬信號，隨信號變化產生線性直位移，從而操縱二次風門擋板。
本公司成功地吸取了國外同類產品先進技術，根據國內條件，開發出具有結構簡單，使用方便可靠、功能齊全、耐磨損、耐高溫、效率高、重量輕等優良特點的ZSA（ZSZ）系列小風門執行器，它與我公司生產的ZKY（FDK）系列執行器就地控制柜配套使用，可附帶信號反饋、自鎖、行程開關控制（輸出節點信號）等多種功能附件。
二、主要技術參數
技術參數如表1、表2所示：
表1
|
輸入信號
|
0.02~0.1MPa
|
基本誤差
|
≤±1.5％
|
|
工作氣源壓力
|
0.35~0.5MPa
|
回 差
|
≤1％
|
|
工作溫度
|
－20℃~100℃
|
死 區
|
≤0.6％
|
|
工作相對濕度
|
< 95％
|
靜態耗氣量
|
< 1500L/h
|
注：氣源要求：氣源壓力為0.35～0.5MPa干燥的空氣，不含有明顯的油及其他氣體和腐饋性氣體，允許氣源中固體微粒含量小于0.1而且微粒半徑不大于60um.
表2
|
型 號
ZSA（ZSZ）—
|
缸徑
(mm)
|
行程
(mm)
|
輸出力
(N)
|
輸出力矩(N.m)
|
全行程時間(S)
|
|
最小
|
最大
|
空載
|
負載
|
|
63×125
|
63
|
125
|
1500
|
83
|
130
|
3
|
5
|
|
80×200
|
80
|
200
|
2500
|
220
|
300
|
5
|
15
|
注：本公司開發了ZSA-160×200小風門執行器，回其結構特殊，所以另有配使用說明書。
|
